¶ OSHWDem: Medallas electrónicas OSHWDem
Esta entrada está en construcción. Es bastante probable que algunos detalles no estén acabados o falten algunas referencias. Por favor, si necesitas algo, contacta con el autor.

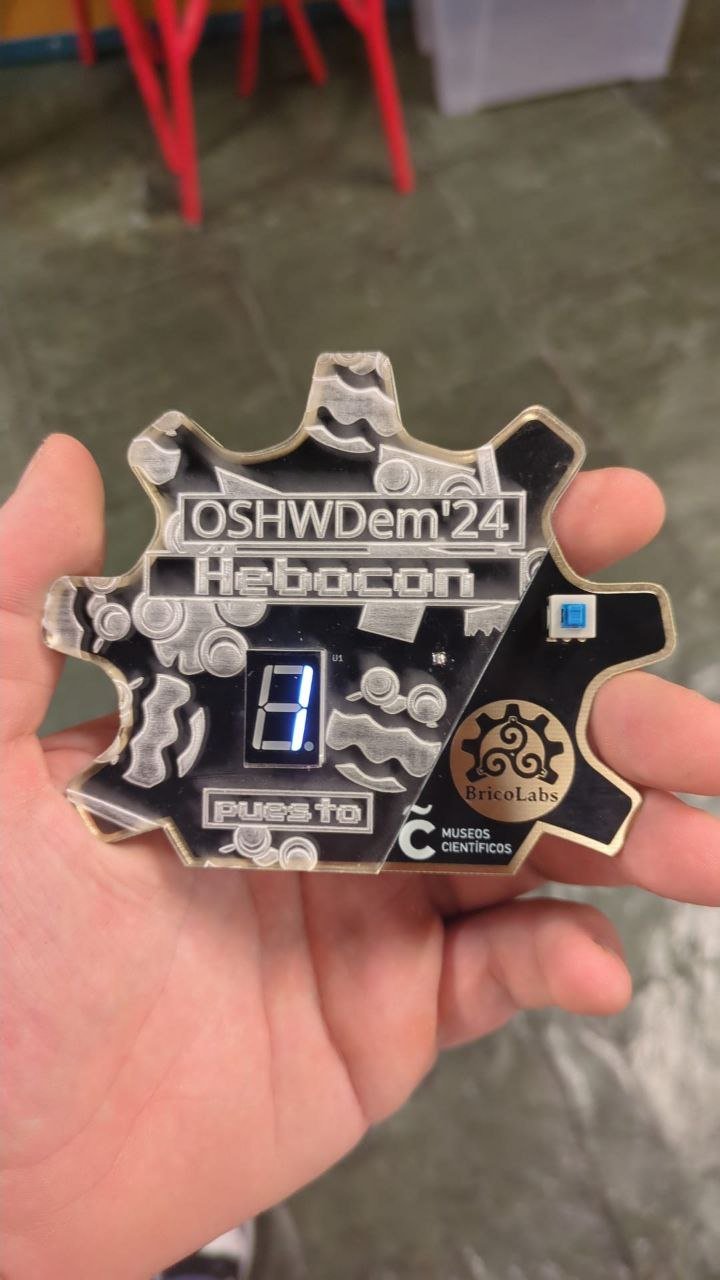

Las OSHWDem cuentan con una medalla personalizada desde la edición de 2024. Está pensada para que el diseño sea adaptable fácilmente como premio de cualquier competición. Tienen una PCB personalizada que sirve como elemento estético con la forma del logo de Open Hardware y, por extensión, BricoLabs, así como para alojar la electrónica que llevará «hardcodeada» con soldadura la posición en la que el competidor quedó. Están compuestas por dos partes principales: la PCB y el metacrilato.
¶ La PCB
-
PCB negra y dorada (ajustes abajo), archivo para KiCad
¶ Materiales
-
Microswitch azul de Cetronic con enclavamiento normalmente abierto
-
Portapilas de botón de Cetronic
-
Dígito LED de 7 segmentos blanco (o amarillo/azul/naranja para primer, segundo y tercer puesto. También se puede aplicar plástico acrílico de color o papel celofán para cambiar el color sobre el blanco).
-
Resistencia. Es necesaria para aumentar la duración de la pila, si no, durarán poco tiempo encendidas antes de que se consuma la pila.
-
Archivo disponible de KiCad
-
Pidiendo la PCB en PCBWay debemos de seleccionar las siguientes opciones. PCBWay ha sido patrocinador de las medallas, por lo que de fabricar las medallas para la OSHWDem es recomendable contactar con ellos para la oportunidad de que salgan sin coste.
- Esto también significa que nos pedirán que contengan el texto de PCBWay en un lugar visible.
- También está incluido el logo de la Axencia de Modernización Tecnolóxica de Galicia (AMTEGA) en la parte posterior.
- La cuenta de la OSHWDem para hacer pedidos a PCBWay está disponible de BricoLabs. Si te encargas este año de la fabricación de las medallas, pide a la Xunta Xestora o a una persona con acceso las credenciales para poder acceder a ella.
Hay dos versiones de la PCB. Es recomendable coger la v1.1, ya que la v1 (2024) contiene bastantes errores, a saber:
- Las pistas están volteadas horizontalmente y es necesario puentearlas para el primer y el tercer puesto. Consejo: si vais a diseñar circuitos por la cara opuesta en KiCad, acordaos de que estará volteada.
- La huella del interruptor es demasiado grande, y sus patas deben de doblarse hacia fuera para llegar a los pads de soldadura.
- No incluye un sitio para poner la resistencia que limita el consumo de la pantalla
- La PCB incluye unos puntos de soldadura en la parte trasera que permiten iluminar directamente aquellas trazas que vayan a los segmentos que componen los números deseados para cada posición.
- Tras la fabricación de las medallas en serie, es recomendable marcar la posición para la que va destinada cada medalla mediante el uso de un rotulador de pintura. A mí me gusta ponerlo mediante puntos (·, ··, ···) en el plástico superior del portapilas. Esto nos ahorrará muchas dificultades durante la entrega de premios.
- Es aconsejable entregar las pilas envasadas junto a la medalla, después de que esta haya sido testeada. Facilita almacenar las medallas evitando que se enciendan accidentalmente.
- Quizás sea ideal cambiar el diseño actual del interruptor de encendido por uno que sea de deslizamiento para evitar lo mencionado
- La PCB incluye unos puntos de soldadura en la parte trasera que permiten iluminar directamente aquellas trazas que vayan a los segmentos que componen los números deseados para cada posición.
¶ Arreglo de las medallas de 2024
Debido a los errores en el diseño en KiCad de la placa, las medallas fabricadas con el diseño v1 necesitan algunos arreglos para poder ser utilizadas. Las pistas están volteadas con respecto al pinout de la pantalla de 7 segmentos utilizada, además de no contemplar una resistencia que actúe de limitador para el consumo de la placa, aumentando el tiempo que puede permanecer encendida.
¶ Corrección de medallas de tercer puesto

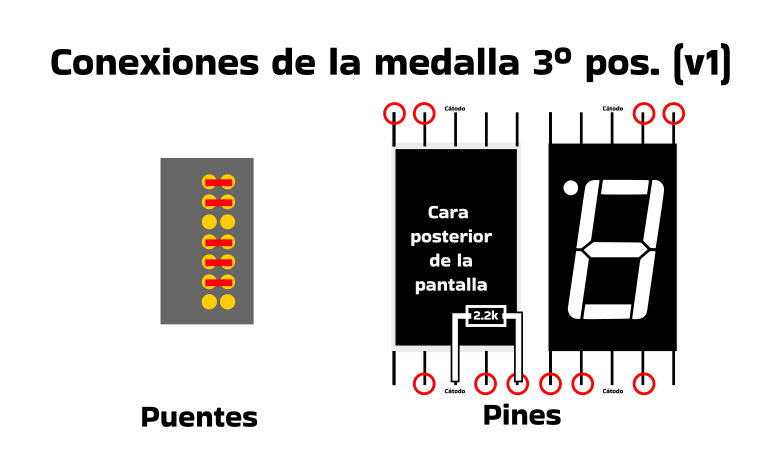

Para corregir las medallas del tercer puesto, partimos de voltear verticalmente la pantalla de 7 segmentos, quedando el punto decimal esté en la esquina superior izquierda de la pantalla. Esto es un truco para ahorrarnos puentes que hacer después.
Después necesitamos colocar una resistencia de 2.2 kOhm entre el pin diagonalmente opuesto al punto y el cátodo común de la misma hilera de pines, como en la fotografía. Es ideal que esta resistencia se ponga entre la pantalla y la placa, para que la cara posterior de la placa quede limpia. Esta resistencia se puede cambiar por una menor en el caso de que queramos que sea más brillante.
Hecho esto, es cuestión de hacer puentes entre pads que iluminan los segmentos correspondientes, como en la fotografía:
Si tenemos dudas, siempre podemos usar cualquier fuente de alimentación para ver qué segmentos se iluminan. Cuidado con no tocar el cátodo común del lado opuesto para no generar un cortocircuito.
¶ El metacrilato

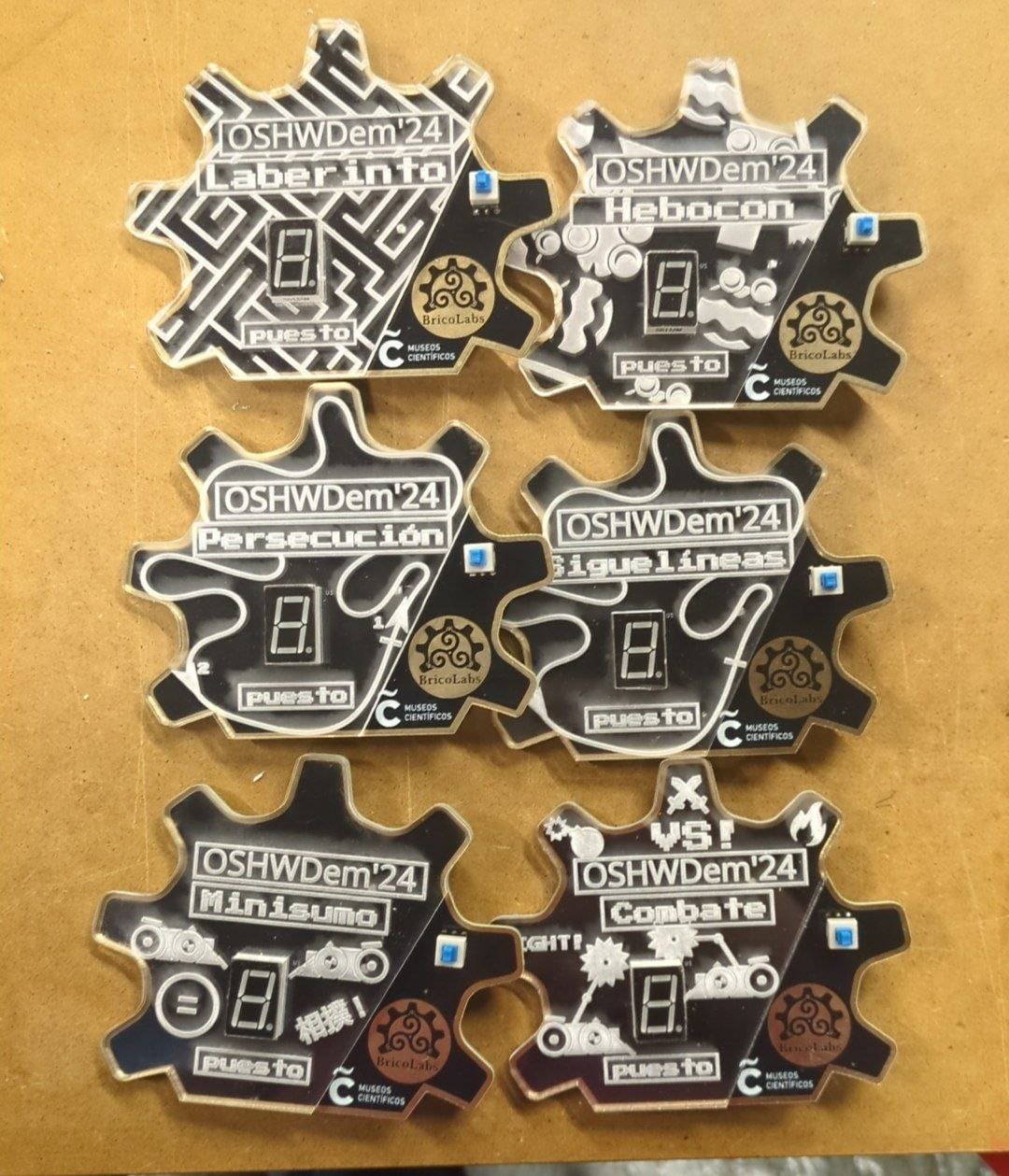

El metacrilato de las medallas tiene un diseño personalizado para cada competición. En el momento de la creación y de la redacción de esta entrada había 6 competiciones: Minisumo, Siguelíneas, Persecución, Hebocon, Combate y Laberinto.
- Tiene un grosor de x mm
- Está grabado a láser
Los archivos de ejemplo que se mandan a la cortadora láser están disponibles aquí. Además, los ajustes de la cortadora (HELIX) son los siguientes:
- Corte por colores, verde y rojo. El verde significa corte, el rojo significa grabado. Para el metacrilato expuesto aquí, esto significa:
- Rojo
- (Inkscape) Relleno sólido, 0,100 mm grosor de trazo
- x% velocidad (40%?)
- y% potencia (20%?)
- Verde
- x% velocidad (30?)
- y% potencia (50%?)
- Sin relleno, 0,01 mm grosor de trazo.
Se usa el corte por colores dado que la cortadora del Museo tiene problemas mediante la importación de diseños desde Inkscape, y tras acabar el trabajo intentará cortar donde grabó. Con estos ajustes, evitamos que ocurra.
- Cada año, debe de cambiarse el texto para cada edición de la OSHWDem. Es importante aclarar que los archivos svg no deben de contener objetos de otro tipo que no sean trazos todo el archivo debe de estar pasado a trazo. Esto facilita después el corte láser.
- La tipografía de OSHWDem es Open Sans y, a partir de 2025, el año está escrito con BakBak One
También es posible imprimir unos soportes para las medallas que permitan mantenerlas de pie sobre una estantería. Otra opción es añadir al diseño un agujero a través del cual meter una rosca y un tornillo largo que haga de pie por detrás, pero en el momento de escribir esto no se ha llevado a cabo1
