Es el sistema IoT de bricolabs, a través del cual se pueden controlar herramientas y monitorizar su uso, así como controlar el acceso al espacio maker.
El cerebro central del sistema es una Raspberry Pi con Mosquitto (Broker MQTT), Node-Red (sistema interfaz de tecnologías) y MongoDB (base de datos)
En la siguiente entrada de la wiki puedes ver como instalar las herramientas: Raspberry PI: Configuración para IOT
Actualmente a la Raspberry Pi se conectan los siguientes dispositivos:
-
Cerradura inteligente de zona sucia https://github.com/brico-labs/fingerprintReader
- Diseñada, montada y programada por 4m1g0
- Basada en un ESP8266 conectado a un sensor de huellas y a una cerradura con solenoide activada por relé
- Caja diseñada e impresa en 3D
- Sensor de presencia PIR
-
Interruptor inteligente de zona de electrónica
-
Instalado y flasheado por Alex TC (@TCRobotics)
-
Se trata de un interruptor Sonoff Basic capaz de encender y apagar cargas de 10A
-
El interruptor está basado en ESP8266 y se le ha flasheado el firmware open source Tasmota mediante un conversor usb-serie https://github.com/arendst/Sonoff-Tasmota/wiki/Sonoff-Basic#serial-connection
-
Se ha configurado para que todos los días se apague automaticamente (sea cual sea su estado) a las 23h
-

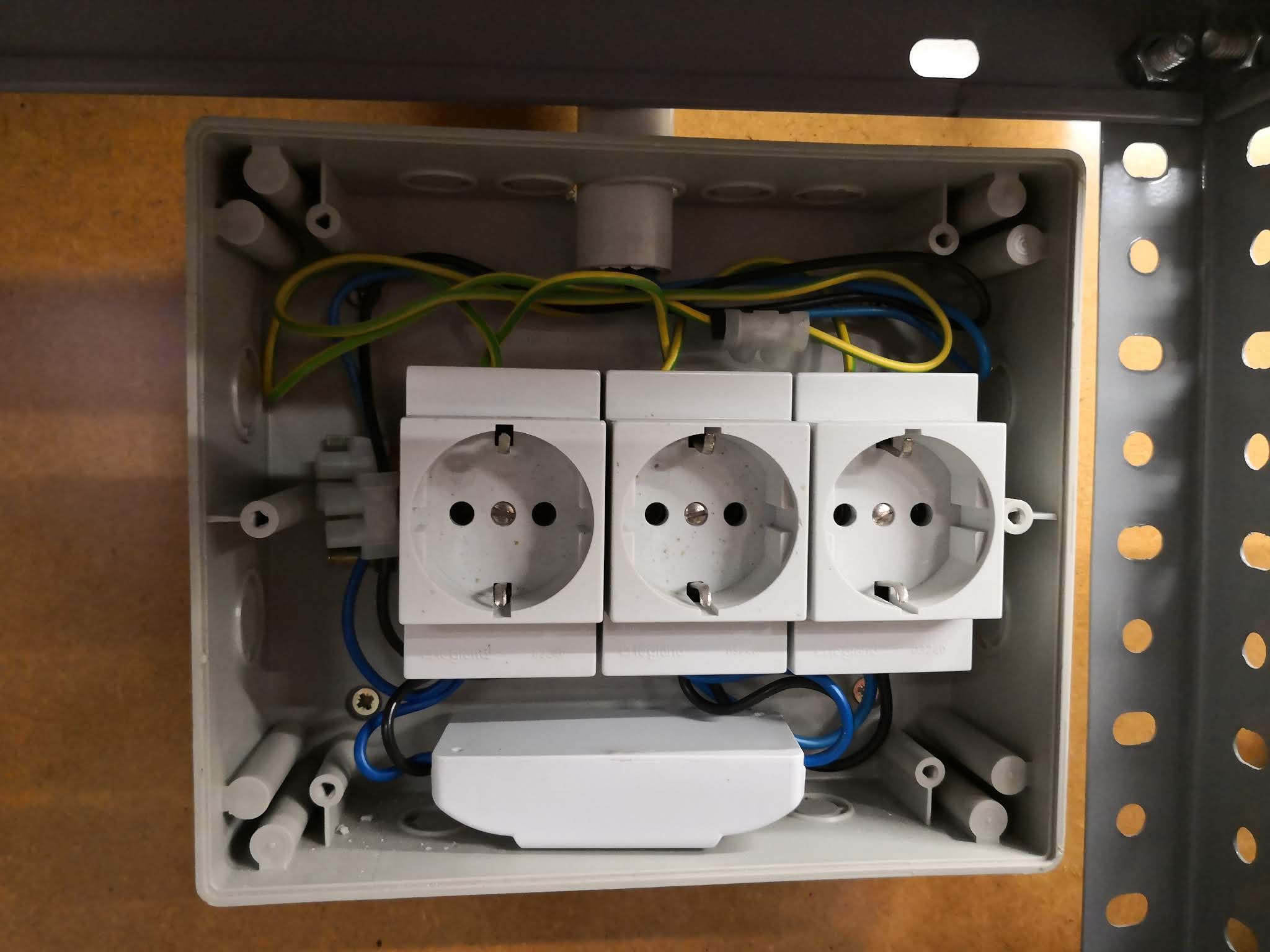

Se ha embutido en la caja de enchufes por lo que apaga o enciende todos ellos
-
-
Interruptor inteligente en torno
- Instalado y flasheado por Alex TC (@TCRobotics)
- Se trata de un interruptor Sonoff Basic exactamente igual que el de la zona de electrónica y preparado de la misma manera.

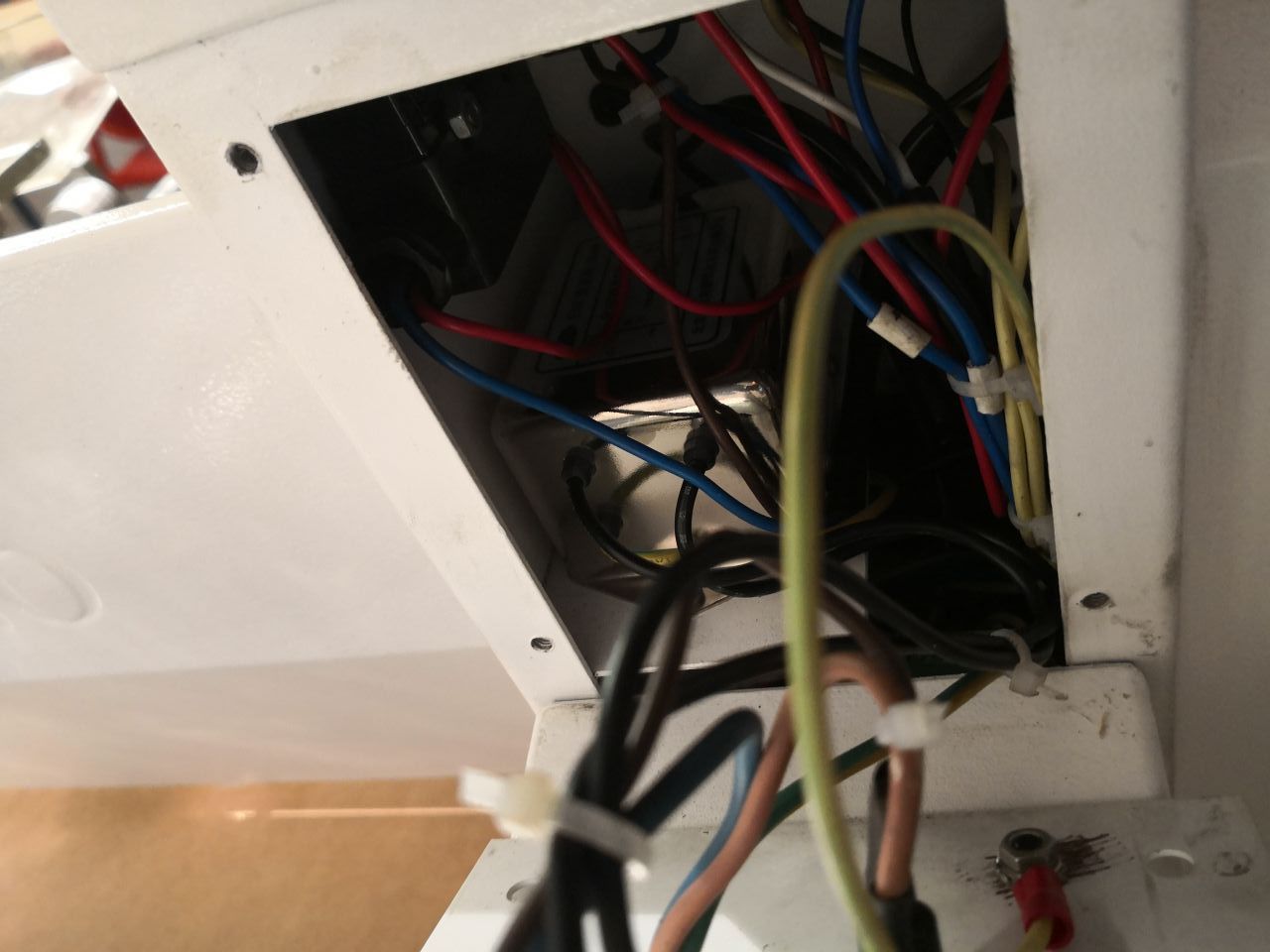

- Se ha embutido dentro de la carcasa del torno, sorprendentemente aunque toda la carcasa es de metal y está hermeticamente sellada el sonoff se conecta a la wifi sin ningun problema.

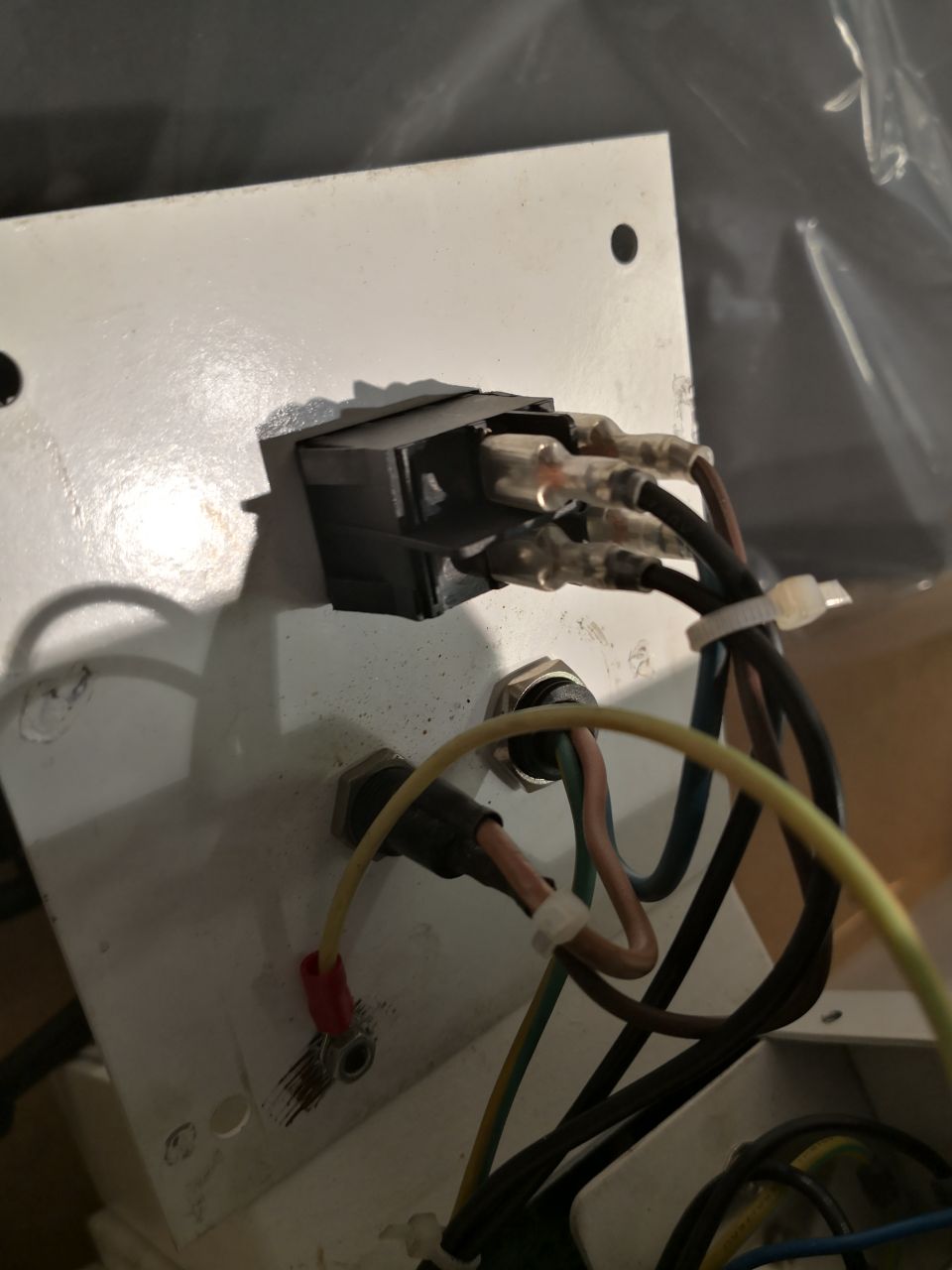

- Se ha intercalado en la alimentación del torno en el siguiente orden: Entrada de red electrica > Fusible > Interruptor general trasero > Sonoff > Resto de seguridades del Torno. De esta manera si el enchufe del torno se encuentra conectado, mientras no se accione el interruptor general, el sonoff no recibe alimentación. Se ha elegido esta situación para que se pueda dejar conectado el enchufe del torno y el sonoff no esté todo el tiempo conectado. Además si se detecta un problema en el Sonoff se puede solucionar con el interruptor que está a mano y no hay que desenchufar el torno.

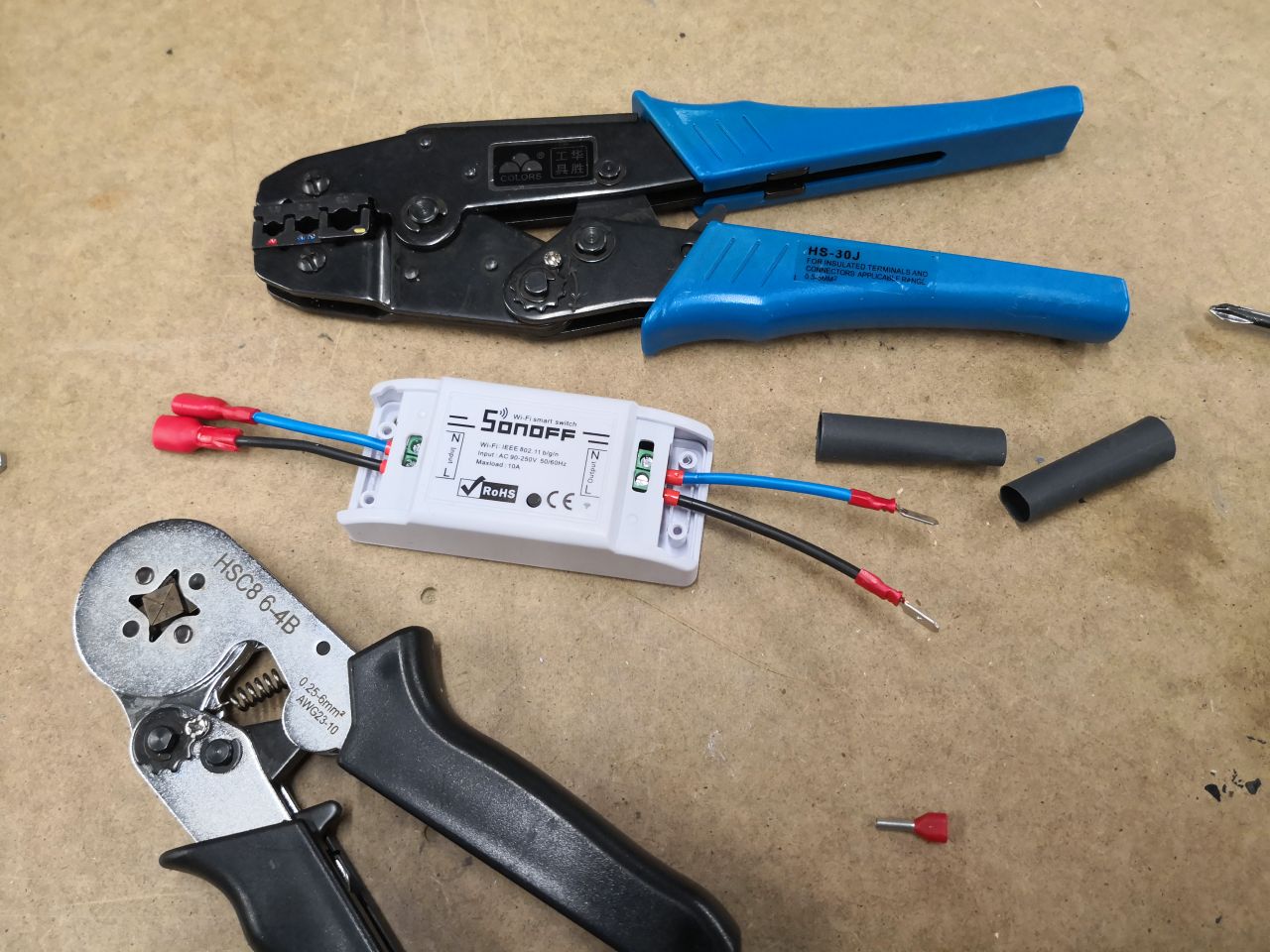

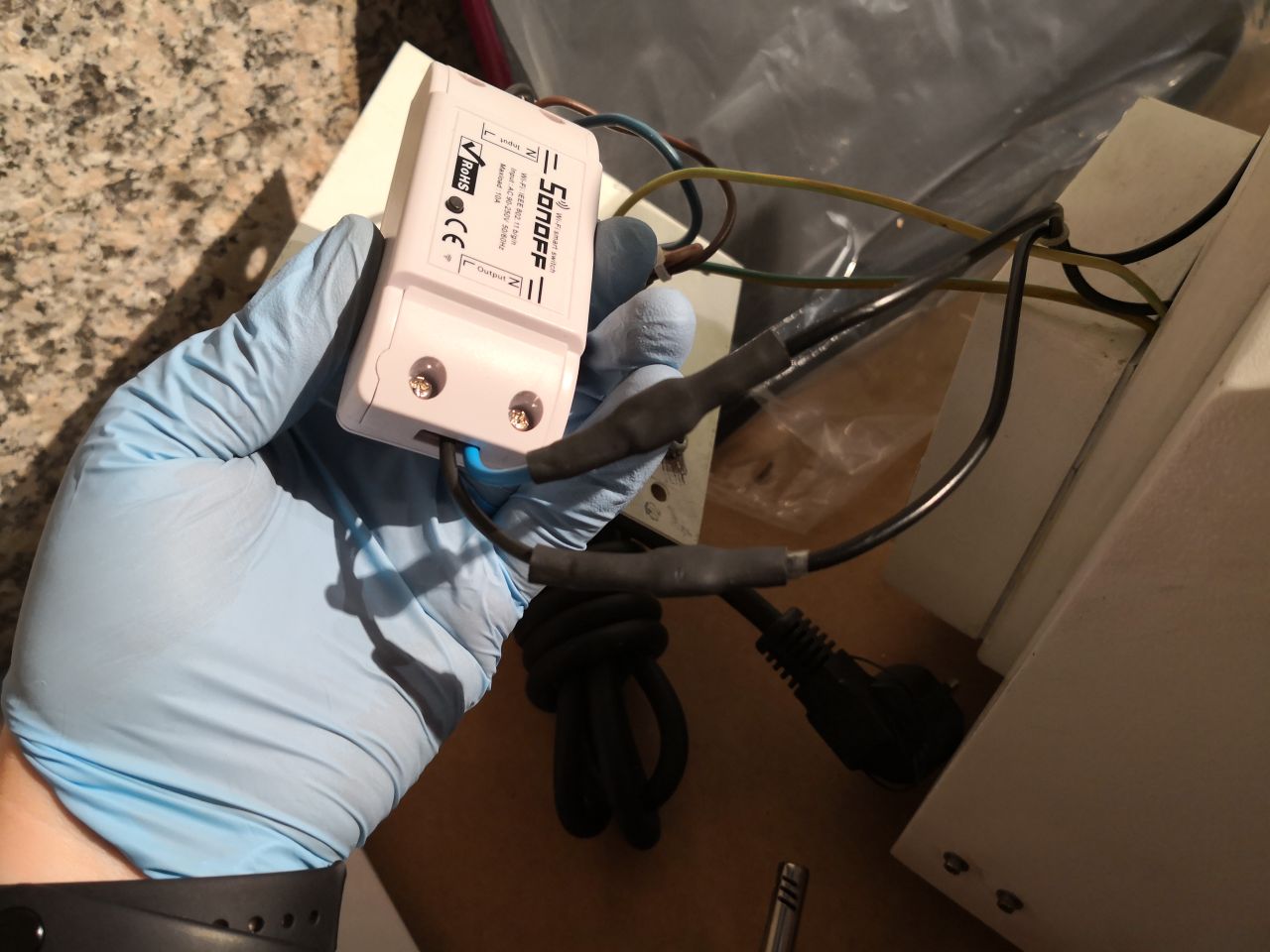

- Para realizar el intercalado se ha evitado cualquier modificacion de los conectores del torno instalando conectores intermedios al sonoff y aislando con termoretractil las conexiones aereas para evitar derivaciones, por lo que se puede volver a dejar como estaba sin problema.
Ahora mismo el sistema dispone de las siguientes funciones:
- Bot de Telegram conversacional
- Reporte de estado de todos los dispositivos del sistema mediante Telegram
- Alta de usuarios mediante Telegram
- Alta de usuarios de la wiki mediante Telegram
- Gestión de permisos de usuarios
- Gestión de comandos mediante Telegram
- Alta de huella dactilar de miembros para cerradura de zona sucia
- Alta de huella dactilar de personas externas a BricoLabs para cerradura de zona sucia
- Actualización de huella dactilar de miembros para cerradura de zona sucia
- Control de acceso y detección de presencia de zona sucia
- Encendido y apagado de zona de electrónica mediante Telegram
- Encendido y apagado de Torno mediante Telegram
- Control de horarios para ejecución de comandos
- Almacenamiento de log de eventos
El plan es ir añadiendo cada vez más dispositivos y funciones para el sistema si tienes cualquier idea de función, dispositivo o detectas cualquier error, te animamos a que te pongas en contacto con el equipo del proyecto.
De igual manera si quieres colaborar en el proyecto y desarrollar alguna parte tienes las puertas abiertas!
